Idea Luce
VIVACE
Serie modulare per installazioni elettriche civili, alberghiere e commerciali, basata sul formato modulare italiano standard.
Architettura modulare
Ogni punto elettrico è composto da tre elementi indipendenti.
Questa suddivisione consente di modificare l'aspetto dell'installazione in qualsiasi momento, senza interventi sulla parte elettrica.
01
Supporto
Telaio portante in policarbonato fissato alla scatola da incasso con viti M3.5. Accoglie i moduli e ne garantisce il corretto posizionamento. Disponibile in 2, 3, 4 e 7 moduli.
02
Modulo funzionale
Il meccanismo che svolge la funzione: interruttore, presa, caricatore USB, presa dati o multimediale. Si aggancia al supporto senza attrezzi. Finiture: bianco e antracite.
03

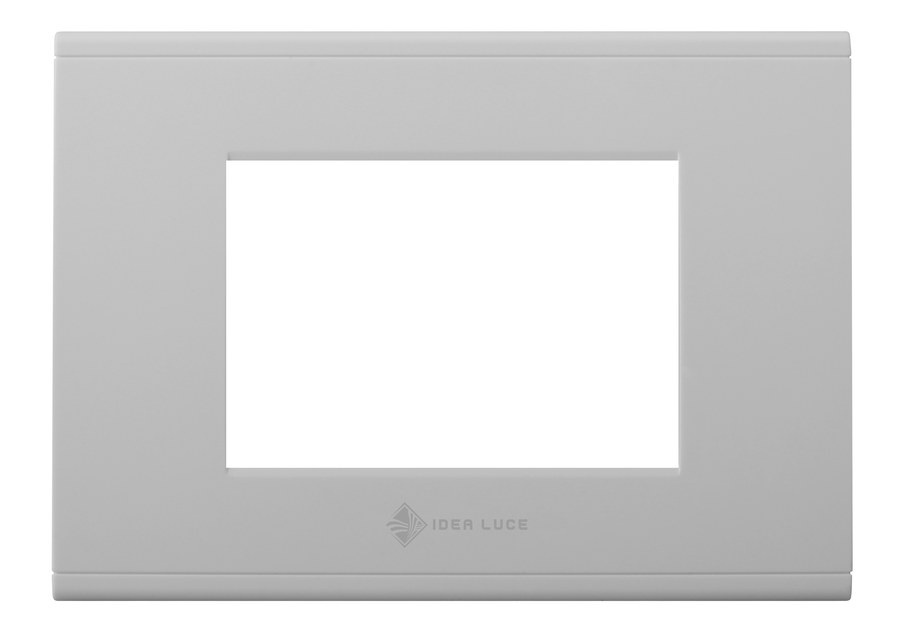

Placca decorativa
La piastra a vista che copre il supporto e la muratura. Si sceglie in base all'ambiente: plastica, alluminio, vetro o legno, in 2, 3, 4 e 7 moduli.
La regola dei moduli
La placca corrisponde alla somma dei moduli.
Una presa Schuko occupa 2 moduli, mentre la maggior parte degli altri apparecchi ne occupa 1. Gli spazi liberi si completano con tappi ciechi, mantenendo la simmetria della composizione.
| Supporto | Combinazioni tipiche |
|---|---|
| 2 moduli | 1 presa Schuko · oppure 2 interruttori · oppure interruttore + presa bipasso |

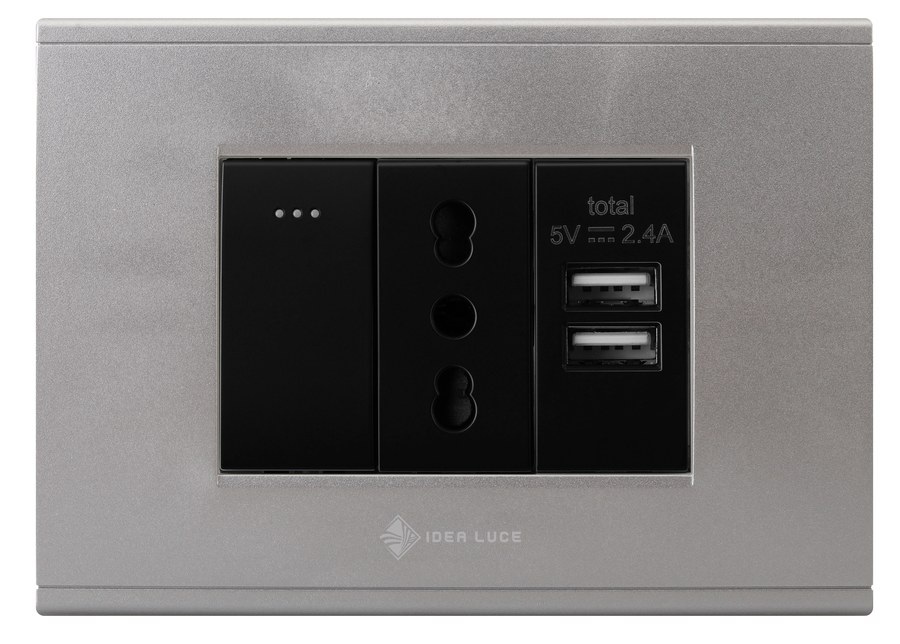

| 3 moduli | Interruttore + presa Schuko · presa bipasso + Schuko · interruttore + bipasso + USB |
| 4 moduli | 2 interruttori + presa Schuko · presa Schuko + 2 moduli dati |
| 7 moduli | Composizioni estese per uffici, hotel e zone di lavoro |
Moduli funzionali
Le funzioni disponibili
Apparecchi di comando
Interruttore unipolare 1P
AE-IG1K1113PF
1 modulo
Apparecchi di comando
Deviatore
ID 3.2.705.1.004
1 modulo
Apparecchi di comando
Interruttore bipolare 2P
ID 3.2.705.1.005
1 modulo
Apparecchi di comando
Pulsante campanello
Codice da confermare
1 modulo
Prese di energia
Presa Schuko 2P+T
ID 3.2.705.2.002
2 moduli
Prese di energia
Presa bipasso 2P+T 10/16A
ID 3.2.705.2.001
1 modulo
Prese di energia
Modulo di ricarica USB, 2 porte
Codice da confermare
1 modulo
Dati, telefonia e multimedia
Presa dati RJ45
Codice da confermare
1 modulo
Dati, telefonia e multimedia
Presa telefonica RJ11
ID 3.2.705.3.002
1 modulo
Dati, telefonia e multimedia
Presa TV, tipo maschio
ID 3.2.705.3.004
1 modulo
Dati, telefonia e multimedia
Presa TV, tipo femmina
ID 3.2.705.3.005
1 modulo
Dati, telefonia e multimedia
Presa satellitare, connettore F
Codice da confermare
1 modulo
Segnalazione e accessori
Suoneria da interno (buzzer)
ID 3.2.705.3.007
1 modulo
Segnalazione e accessori
Tappo cieco
Codice da confermare
1 modulo
Supporti portanti
2 · 3 · 4 · 7 moduli
| Descrizione | Codice | Dimensioni (L × P × H) |
|---|---|---|
| Supporto 2 moduli | ID 3.2.705.0.001 | 88 × 86 × 8.5 mm |
| Supporto 3 moduli | ID 3.2.705.0.002 | 120 × 86 × 8.5 mm |
| Supporto 4 moduli | ID 3.2.705.0.003 | 141.6 × 86 × 8.5 mm |
| Supporto 7 moduli | ID 3.2.705.0.004 | 208 × 86 × 8.5 mm |
Telai in policarbonato autoestinguente UL94 V-0, prova del filo incandescente 850°C (IEC 60695-2-11), coppia di serraggio 0.8 N·m, capacità di serraggio 2 × 4 mm² / 3 × 2.5 mm².
Placche decorative
Tutte le placche riportano il logo inciso Idea Luce e si montano a clip sul supporto.
Plastica tecnica
Bianco · Grigio argento
2 · 3 · 4 · 7 moduli

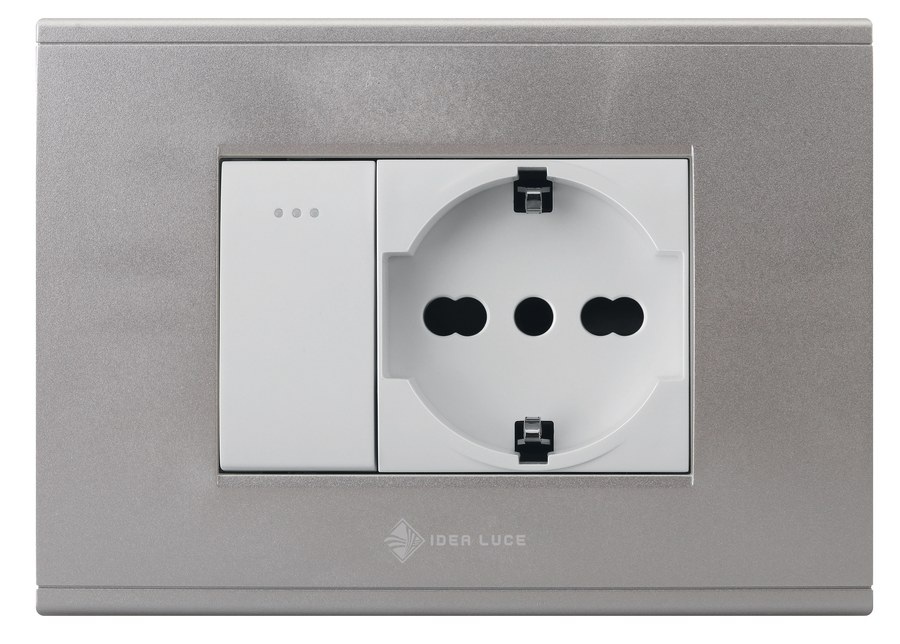

Alluminio anodizzato
Argento · Bronzo · Antracite
2 · 3 · 4 · 7 moduli

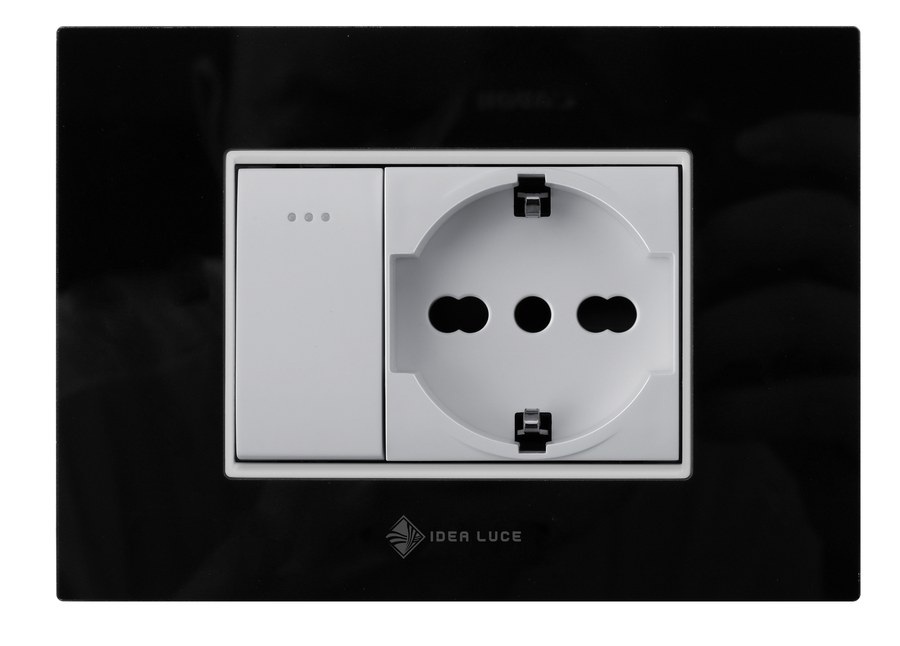

Vetro temperato
Nero · Bianco
2 · 3 · 4 · 7 moduli

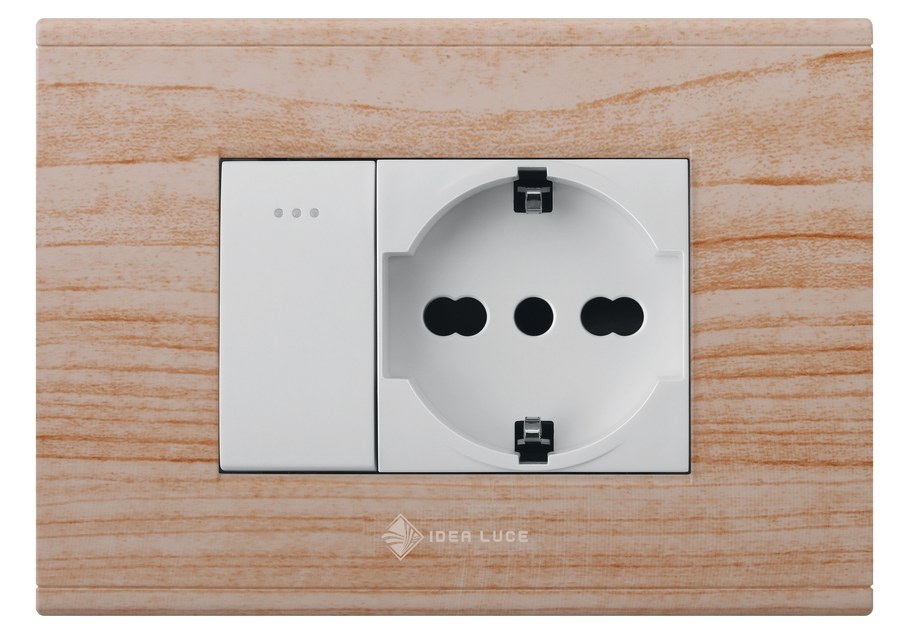

Legno naturale
Legno chiaro · Legno scuro
2 · 3 · 4 · 7 moduli
Acciaio inox
Spazzolato
2 · 3 · 4 · 7 moduli

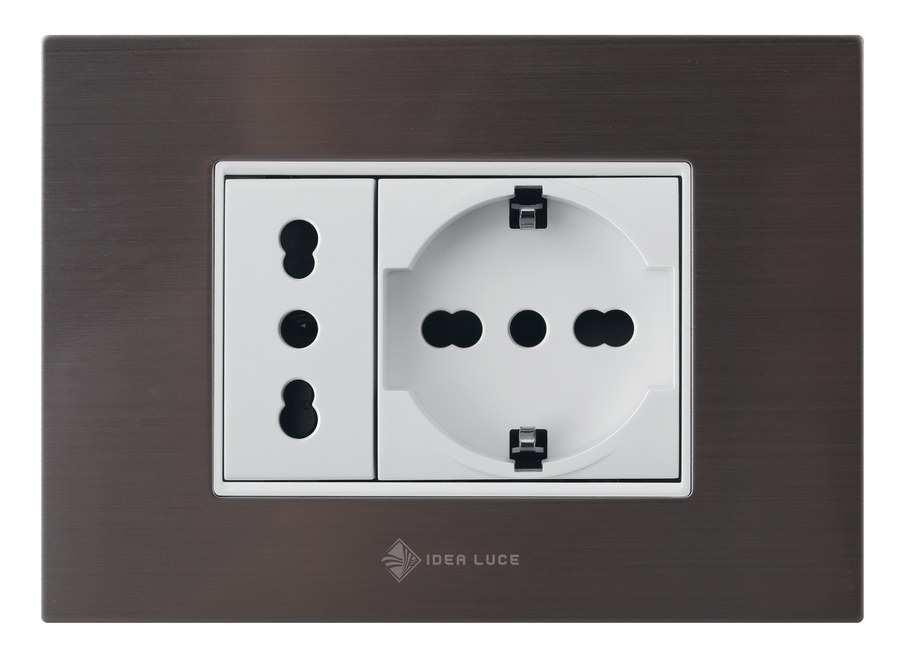

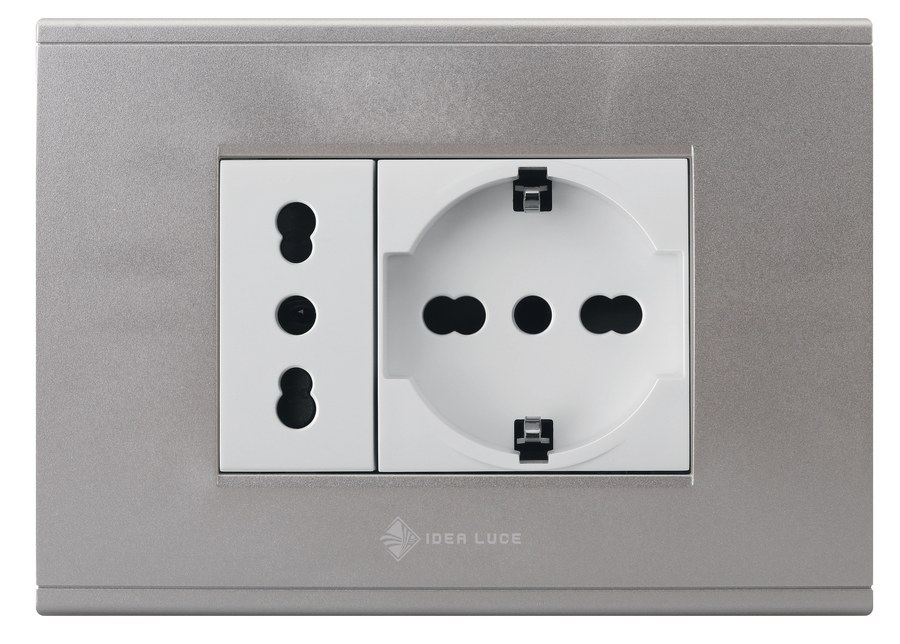

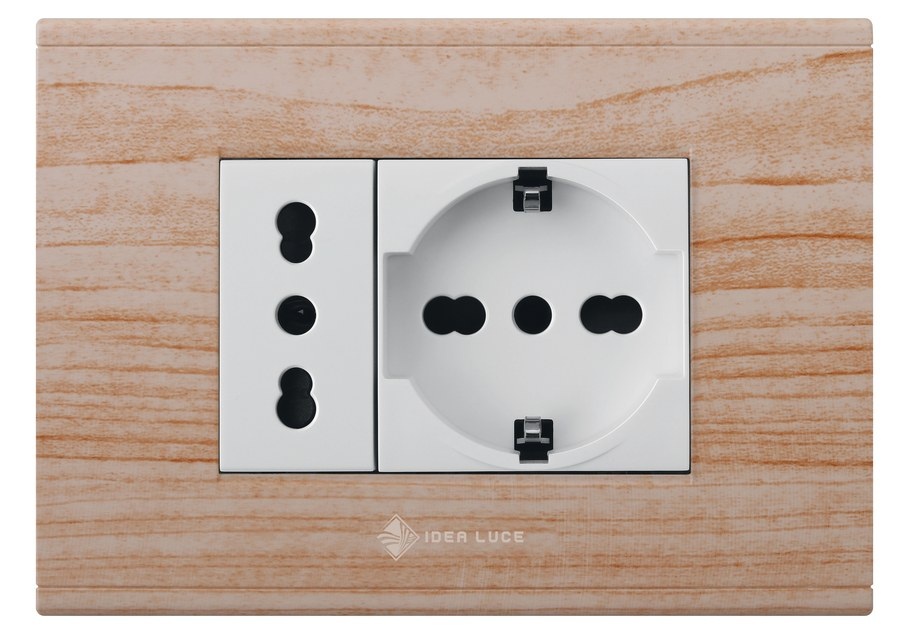

Composizioni reali
Conformità e garanzia
Dati tecnici generali
- Norme di sicurezza
- CE, RoHS, IEC 60669-1
- Materiale
- Policarbonato autoestinguente UL94 V-0, filo incandescente 850°C (IEC 60695-2-11)
- Temperatura di esercizio
- -5°C ... +40°C
- Umidità relativa
- 0% - 95%, senza condensa
- Altitudine di esercizio
- ≤ 2.000 m s.l.m.
- Ambiente d'uso
- Interno (indoor)
- Garanzia
- 10 anni per difetti di materiale e fabbricazione; 1 anno per i componenti elettronici
